非固化防水 非固化防水涂料与卷材复合使用，相对于传统的卷材防水而言，在施工方法、施工条件要求、施工时间等各方面相比占据较大优势，能极大地减少施工时间、降低因施工对环境的影响，以及降低因工人施工缺陷造成的渗漏水等，因此被广泛应用于现代建筑防水中，主要的防水部位为顶板与地下室防水。那么非固化防水涂料与卷材这种复合做法怎么进行施工呢？
（1）基层表面 立墙基层表面应坚实、平整、干净、干燥，混凝土表面不得有蜂窝、孔洞、突出的钢筋头和模板缝。如不符合，应再进行找平处理。 外墙穿墙管应固定牢固，基面的阴阳角应做成50×50mm的倒角。 （2）现场存放要求 材料应轻拿轻放，并按照规范要求，在现场选择合适的地点存放材料，材料应避免阳光直晒及温度过低对材料造成非人为伤害。不要将材料多层叠放，尽量避免受压变形。

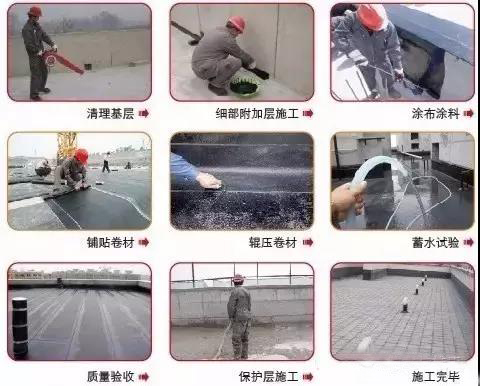

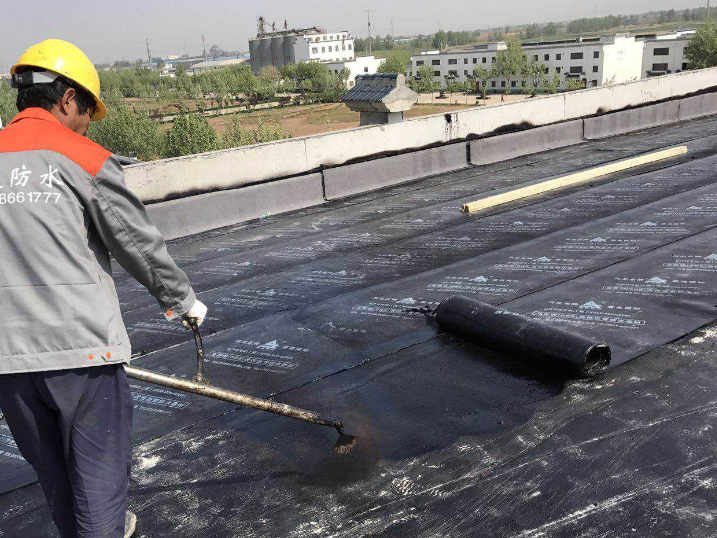

基层验收→基层处理→涂刷基层处理剂→热熔非固化橡胶沥青防水涂料→涂刷非固化橡胶沥青防水涂料→铺贴自粘胶膜防水卷材→卷材机械固定→节点处理→收口固定、密封→防水层自检、修补→验收。 （1）基层处理：基层表面应坚固、平整、干燥、干净、无灰尘油污，转角处应做成50mm×50mm的斜角或半径50mm的圆角。 （2）涂刷基层处理剂：在合格基层上均匀涂刷基层处理剂，涂刷前应将处理剂充分搅拌，涂刷时应厚薄均匀，不漏底、不堆积，遵循先高后低，先立面后平面的原则。当涂刷的基层处理剂干燥时即可铺贴自粘卷材。 （3）热熔非固化橡胶沥青防水涂料：施工前，应将非固化橡胶沥青防水涂料放在在加热罐中加热呈液体状态，达到规定的热用温度时才能施工，手工刮涂的加热温度≥120℃，喷涂温度≥150℃。 （4）施工非固化橡胶沥青防水涂料：将加热罐中的非固化橡胶沥青防水涂料用刮涂或喷涂等方法均匀的涂刮于基层上，厚度1mm即可，刮涂非固化橡胶沥青防水涂料后3min内滚铺自粘胶膜防水卷材，然后轻刮卷材表面，排出内部空气，使卷材与非固化橡胶沥青防水涂料牢固的粘接在一起。 （5）滚铺自粘胶膜防水卷材：在非固化橡胶沥青防水涂料在基层上涂刷完成后，立即滚铺自粘胶膜防水卷材，滚铺时轻刮卷材表面，排出内部空气，使卷材与液体橡胶牢固的粘接在一起。 自粘胶膜防水卷材搭接宽度为80mm，Z窄处不得小于70mm，搭接边应用压轮滚压严密。 卷材粘贴完毕，应即时用钢钉或膨胀螺钉对卷材进行固定，固定位置距卷材边沿10mm，间距500mm，且被卷材覆盖。 （6）细部节点处理： 6.1 穿墙管 穿墙管根应进行抹灰处理，并涂刷非固化橡胶沥青防水涂料，然后用自粘胶膜防水卷材进行包裹，密封严密。每根穿墙管包管长度不小于250mm。 6.2 预留翻遍处理 预留翻遍为地下室外墙防水重点处理部位，也是地下室渗漏Z易出现的部位，若处理不当将造成严重渗漏危害，其施工处理如图所示。 6.3 防水卷材密封收头 卷材收口用金属压条和钢钉固定，再用密封膏密封。卷材收口应高出室外地坪500 mm。
（1）防水工程施工应有防水作业成品的具体措施，作业人员不得边施工边随意破坏已完的各工序成品。工程竣工验收后，应有专人负责维护管理，严禁验收后凿孔、打洞、破坏防水层。 （2）卷材铺设完成直接暴露于阳光下三周以上的部位，应使用塑料布或其它物料进行覆盖保护。 （3）土建方回填土时，现场预留两名防水施工人员全场跟踪，一旦发现防水层破坏，即时进行修补。 （4）回填土应层层回填，层层夯实，严禁出现一次性倾填等现象，回填土禁止夹含建筑垃圾、石块、混凝土块等，一旦发现以上现象，施工人员应立即制止，并与土建方、监理方进行交涉。 （本文来自防水与施工） |
免费热线：400-685-3699 联系电话：0517-87693333
联系地址 ：江苏省淮安市洪泽经济开发区双虎路17号
