分类〡PRODUCT CLASSIFICATION

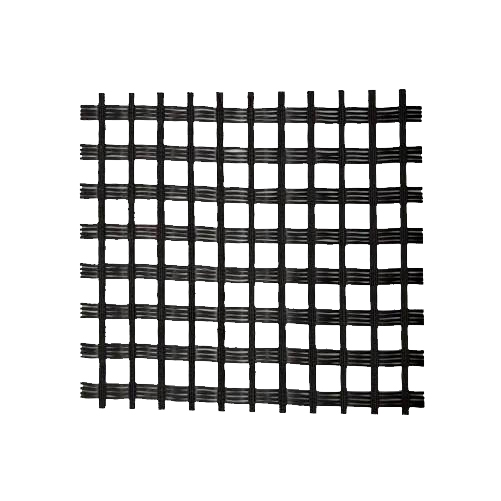

土工格栅分为塑料土工格栅、钢塑土工格栅、玻璃纤维土工格栅和聚酯经编涤纶土工格栅四大类。

产品特点 |  PRODUCT FEATURES

•强度大、蠕变小、适应各类环境土壤，完全可以满足高等级公路中的高大挡墙使用。

•能有效的提高加筋承载面的嵌锁、咬合作用、极大程度的增强地基的承载力、有效的约束土体的侧向位移，增强地基稳固性能。

•与传统格栅相比更具有强度大、承载力强、抗腐蚀、防老化、摩擦系数大、孔眼均匀、施工方便、使用寿命长等特点。

•更适应于深海作业、堤岸加固，从根本上解决了其他材料做石笼因长期受海水冲蚀而造成的强度低、耐腐蚀性能差、使用寿命短等技术难题。

•能有效的避免在施工过程中被机具碾压、破坏而造成的施工损伤

应用领域〡APPLICATION AREA

1、适用于各种公路、铁路、机场的路基增强路面增强。

2、适用于大型停车场和码头货场等永 久性承载的地基增强。

3、适用铁路、公路的边坡防护。

4、适用的涵洞增强。

5、适用于单向拉伸土工格栅增强后的土坡的二次增强，进一步增强土坡，防止水土流失。

6、矿山、坑道加固。

产品作用〡PRODUCT RILE

1、土工格栅适用于各种堤坝和路基补强、边坡防护、洞壁补强。大型机场、停车场、码头货场等永 久性承载的地基补强。

2、土工格栅用于增大路(地)基的承载力，延长路(地)基的使用寿命。

3、土工格栅用于防止路(地)面塌陷或产生裂纹，保持地面美观整齐。

4、土工格栅用于施工方便，省时，省力，缩短工期，减少维修费用。

5、土工格栅用于防止涵洞产生裂纹。

6、土工格栅用于增强土坡，防止水土流失。

7、土工格栅用于减少垫层厚度，节约造价。

8、土工格栅用于支撑边坡植草网垫的稳定性绿化环境。

9、土工格栅可有效隔阻地震力传递,并对增强路堤的地震刚度、强度、稳定性具有重要作用。

施工工艺〡CONSTRUCTION TECHNOLOGY

首先准确放出路基边坡线，为了保证路基宽度，每侧各加宽0.5m，把晾晒好的基底土进行整平后用25T振动压路机静压两遍，再用50T震压四遍，不平整的地方人工配合整平。

铺垫0.3m厚的中(粗)砂，人工配合机械整平后，25T的振动压路机静压两遍。

铺设土工格栅，土工格栅铺设时底面应平整、密实，一般应平铺，拉直、不得重叠，不得卷曲、扭结，相邻的两幅土工格栅需搭接0.2m，并沿路基横向对土工格栅搭接部分每隔1米用8号铁丝进行穿插连接，并在铺设的格栅上，每隔1.5-2m用U型钉固定于地面。

第 一层土工格栅铺好后，开始填设第二层0.2m厚的中(粗)砂，其方法：汽车运砂到工地卸于路基一侧，而后用推土机向前赶推，先把路基两侧2米范围内填筑0.1m后，把第 一层土工格栅折翻上来再填上0.1米的中(粗)砂，禁止两侧向中间填筑和推进，禁止各种机械在没有填筑中(粗)砂的土工格栅上通行作业，这样能保证土工格栅平整，不起鼓，不起皱，待第二层中(粗)砂平整后，要进行水平测量，防止填筑厚度不均匀，待抄平无误后用25T振动压路机静压两遍。

第二层土工格栅施工方法同第 一层方法一样，Z后再填筑0.3m的中(粗)砂，填筑方法同第 一层一样，用25T压路机静压两遍后，这样路基基底加固就处理完毕。

在第三层中(粗)砂碾压好后，沿线路纵向在边坡两侧各铺设土工格栅两幅，搭接0.16m，并用同样方法连接好，然后开始土方施工作业，铺设土工格栅进行边坡防护，必须每层测量出铺设的边线，每侧要保证边坡整修后土工格栅埋于边坡内0.10m。

边坡土工格栅每填筑两层土，即厚度0.8m时就需两侧同时铺设一层土工格栅，然后以此类推，直至铺到路肩表面土下。

路基填筑好后，及时进行边坡整修，并进行坡脚的干砌片石防护，对该段路基除每侧加宽0.3m外，并预留1.5%的沉降量。

注意事项〡MATTERS NEEDING ATTENTION

土工格栅的铺筑面应较为平整，铺筑层经验收合格后，为防纵向歪斜现象，先按幅宽在铺筑层划出白线或挂线，即可开始铺筑，然后用铁钉固定格栅的端部(每米宽用钉8根，均匀距离固定)，固定好格栅端部后，用铺筑机将格栅缓缓向前拉铺，每铺10米长进行人工拉紧和调直一次，直至一卷格栅铺完，再铺下一卷，操作同前，铺完一卷后用6T-10T的压路机从起始点开始向前进方向碾压一遍即可，(如铺筑在中面层上和找平层上，用钢辊压路机为宜;如格栅直接铺在混凝土路面上，用胶辊压路机为宜，)接铺：以卷长为单位作为铺设的段长，在应铺格栅的段长内铺满以后，再整体检查一次铺筑质量，然后接着铺筑下一段，下一段铺筑时，格栅与格栅可以用10-15CM的搭接长度，并用铁钉或木楔固定后继续向前进方向铺第二段，依次类推，操作要求同前。
