管廊施工工艺

2020-01-02


一、材料简介


LOCA系列预铺自粘高分子防水卷材是以改性高密度聚乙烯(HDPE)为基材,与非沥青基高分子自粘胶层复合,隔离层釆用特殊性能的沙子或表面耐侯保护层的新型防水材料。适用于各种工业与民用建筑的屋面、地下室、室内等防水抗渗工程。基材HDPE作为主防水层,涂盖非沥青基自粘胶层及细砂隔离层,釆用预铺反粘工艺将卷材与结构混凝土直接粘接,消除窜水通道,实现真正意义上的满粘。

混凝土直接浇筑在卷材粘接面上,自重将卷材自粘胶层中的胶料从隔离层细砂空隙中挤出与后浇混凝土粘接,同时隔离 层细砂作为混凝土细骨料,可与后浇混凝土融为一体,待混凝土凝固后,卷材与混凝土产生极强的粘附力。


二、产品特性


反相粘接与结构层,不受垫层沉降破坏,形成防水层与混凝土结构的无间隙结构,杜绝窜水现象;

单层使用即满足地下防水工程一级防水设防要求,无需做保护层,综合成本可降低30%;

使用改性原料为基材,材料重量轻,柔软,运输及施工方便;

具有极强的化学稳定性,耐侵蚀性能佳,耐钉刺和撕裂强度高;

自粘压敏胶层,自愈性强,永不固化;

专用配套材料齐全,施工快捷简便。

抗冲击与耐穿刺性的优异,能承受直接作用其上的施工荷载及钢筋骨架的冲击,不需要格外的保护层。


三、使用范围


主要用于屋面、地下室、人防、水库、桥梁、公路、种植屋面综合管廊、地铁隧道、涵洞等防水工程。


四、推荐方案


部位

推荐做法

备注

底板

底板

1.2mm非沥青基高分子自粘胶膜防水卷材(砂面)

垫层

地下工程防水技术规范》GB50108-2008

侧墙

面层看具体设计

1.2mm非沥青基高分子自粘胶膜防水卷材(胶面)

结构层

地下工程防水技术规范》GB50108-2008

顶板

面层看具体设计

1.2mm非沥青基高分子自粘胶膜防水卷材

结构层

《地下工程防水技术规范》GB50108-2008



五、施工工艺


1、管廊底板施工工艺

基层清理→铺设LOCA-100高分子自粘胶膜防水卷材→搭接边密封→检查验收

注:预铺反粘施工,卷材覆砂面朝上,平面及搭接采用专用胶带粘贴固定,立面采用固定件机械固定。

1.1基层清理

1、将基层表面浮浆等杂物铲除并清理干净,基层应坚实、平整、无明水、灰尘和油污。

2、基层蜂窝、孔洞、裂缝等缺陷用高标号水泥砂浆或防水砂浆修补平整。

3、施工前应对基层检查和验收,符合要求后进行清理和清扫,必要时用吸尘器或高压吹尘机吹净。

4、在转角、阴阳角、平立面交接处应抹成圆弧,圆弧半径不小于50mm。

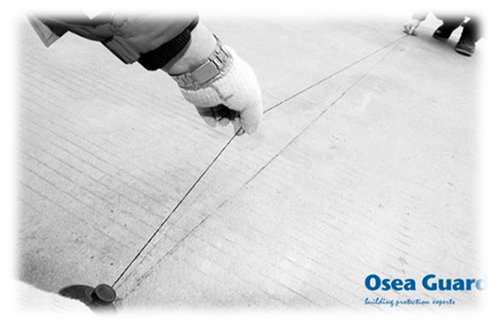

1.2定位弹线

1)根据施工作业面的情况,先弹第 一道定位线。

2)第二条与第 一条线之间的距离的宽幅1.90m,之后每条基准线与前一条基准线之间距离按小于等于1.80m进行弹线定位。

3)弹好基准线后,将卷材摊开并调整对齐基准线,以保证卷材铺设平直。




1.3铺设LOCA预铺防水卷材

Ø 铺设第 一幅LOCA预铺卷材时,先将卷材按弹线定位空铺在基面上。

Ø 高密度聚乙烯膜的平滑光面面向基层,卷材自粘胶层面向施工人员,仔细校正卷材位置,进行铺设。

Ø 相邻第二幅卷材在长边方向与第 一幅卷材的搭接宽度为100mm。

Ø 接操作时先撕掉卷材搭接处的隔离膜,注意搭接处保持干净、干燥、无灰尘,搭接边在粘合时随即排出搭接边里的气泡,并用压辊压实粘牢。

Ø 短边搭接宽度为100mm,用LOCA专用胶或胶带沿短向搭接缝粘帖并压实粘牢。相邻卷材的短向搭接缝应错开至少600mm。

Ø 重复上述操作,直至整个平面的LOCA卷材铺设完成。

1.4.注意事项

施工温度宜在0℃以上。

卷材施工采用预铺反粘法施工,宜单层铺设。

在潮湿基面铺设时,基面应平整、坚固、无明显积水。

2、侧墙施工工艺

地下室外墙防水施工工艺流程: 

基层清理→卷材裁剪试铺→铺设1.2厚高分子自粘胶膜防水卷材→揭开隔离膜→卷材粘贴压实→卷材搭接边密封→细部处理→验收 

1)基层清理,基层一定要清理干净,整洁。确保基层表面无杂物。将卷材裁剪适当长度,卷起备用。





2)铺设自粘防水卷材

卷材由上至下铺设 ,将卷材与墙面紧密粘合

3)揭开自粘胶膜防水卷材上的隔离膜时,先把卷材从中间对折,但不能起折痕。一边隔离膜揭开完毕后,从两端慢慢的把卷材铺设开来。然后滚贴压实。再进行另一半的卷材铺设。





 4)压实。

为了保证卷材与基层紧密牢固的接触,可用硬刷按压已铺设粘合的卷材。按压时间越长结合度越强。这个步骤应该在卷材的铺设搭接中反复进行。

 (5)卷材搭接处

立缝搭接采用自粘搭接边施工方法同底板做法。

3、顶板施工工艺

地下室顶板防水施工工艺流程: 

基层清理→测量弹线→铺设1.2厚高分子自粘胶膜防水卷材→铺设1.5厚耐根穿刺PVC卷材铺贴→卷材搭接边密封→细部处理→验收 

施工前准备

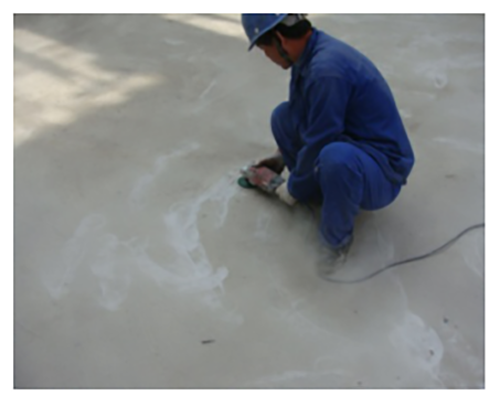

1、基层清理打磨




1)首先对顶板基层麻面、凹陷不平整部位进行抹平处理。基层清理时必须将突出基层表面的异物、砂浆疙瘩等铲除,并将尘土杂物清除干净。阴阳角等处更应仔细清理,若有油污、铁锈等,应以砂纸、钢丝刷、溶剂等予以清除干净。

2)若基层高低不平或凹坑较大时,用掺加 108 胶(占水泥重量的 15%)水泥浆刮平,视基层平整度情况刮 1-2 遍即可,刮完后应养护。

3)基层阳角处应做成圆弧或钝角,圆弧半径应大于20 mm。

2、铺设高分子自粘胶膜防水卷材

施工工艺参考底板侧墙施工做法


六、示意图


1、底板

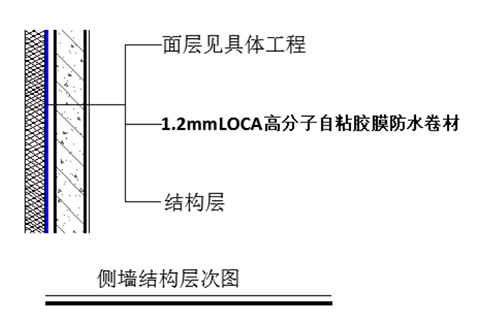

2、侧墙






3、顶板




七、对比分析


1、LOCA预铺材料与沥青类对比



项目

LOCA预铺防水材料

改性沥青类防水材料

主要原材料

高分子芳烃化合物(高结构胶)

沥青

主要原材料特点

无毒无味、耐老化、化学稳定性好、粘结强度高

冬脆夏淌、热熔有气味

材料特性

更耐低温(-35℃,伸长率可达600%以上

低温(-20℃)、延伸率(30~40%)

粘结原理

非沥青基自粘胶料能蠕动深入混凝土毛细孔与微细裂缝中形成钩爪效应和榫头连接粘结;与水泥在水化反应过程生成化学键,和混凝土完全融合在一起。形成复合+合的防水体系



物理表面吸附粘结,属自粘胶粘结原理。独立的防水体系。

耐老化

a.高结构胶中只有微量不饱和烃,因此对光、氧微生物、微量的酸、碱。呈现惰性。保证了材料能够长久保持稳定性能,体现出优异的耐老化性能

b.主体材料中不含可迁移物质,耐老化性能优越,与建筑同寿命。



沥青主要的化学成分:以沥青质为主,其次是胶质,少量是油分, 随时间的推移体系中的杂质导致油分变为胶质,进而变为沥青质,Z终导致沥青的机构化,卷材开始发硬发脆。

耐低温

冬天施工时,适应性好,受低温的影响小,满足了在一定苛刻条件下的施工要求

常规沥青基防水材料在低温环境下达不到施工条件

施工对比

铺反粘法:1.2mm厚单层设防即可达到一级防水强度。空铺施工省去找平层,材料的高强度使其施工时可以省去保护层,省工省时省钱。砂面向上的铺设方法使其不需要特殊处理即可方便工人在其上施工行走

热熔法:需要工人有非常高的熟练度,对火焰的温度和距离、烘烤时间要求极为严格。热熔改性沥青极易产生有害气体,并伴有火灾的安全隐患。热熔法卷材与施工基面属于物理粘接,粘结性差,剥离强度低。
