1、材料简介

OXD-100热塑性聚烯烃(TPO)防水卷材是由乙丙橡胶和聚丙烯的混合物为主料，加入各类抗紫外剂、抗氧剂等专用助剂，采用挤出成型的加工工艺制成的以白色为主的浅色光滑表面的片状可卷曲的防水材料。

2、产品特性

1、优异的耐老化性能，不存在增塑剂迁移而变脆。

2、环保、无氯、无污染。

3、高断裂强度、高撕裂强度、抗冲击、耐穿刺。

4、耐低温，-40℃弯曲无裂痕。

5、表面光滑、高反射率、节能且耐污染。

6、耐藻类、霉类等微生物生长，耐热老化。

7、耐酸碱腐蚀性能强，适合于高酸、高碱地区。

8、无明火施工，安全性强。

3、使用范围

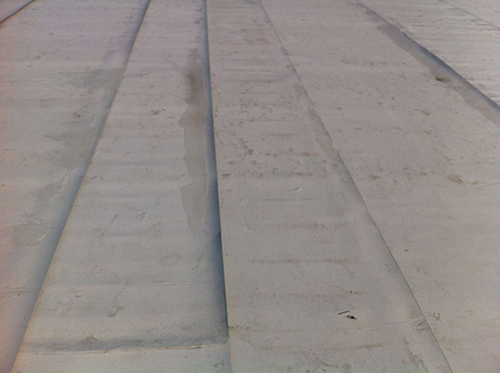

主要用于外漏式单层屋面防水工程

4、推荐方案

部位

推荐做法

备注

五、施工工艺

施工工艺流程：

基层验收→铺设PE膜隔汽层→岩棉保温层铺设→铺设1.5mm厚TPO防水卷材→有穿孔固定件固定→搭接边焊接→细部处理、收口处理→验收

1.1基层验收

1.施工前需对原屋面进行清理，去除屋面尖锐的异物，

2.对于使用机械固定的区域，检查屋面的稳定性。

3.检查建筑物周边和屋面开口的周边，保证基层达到设计要求。

4. 轻钢屋面基层验收包括以下几点：

（1）确定钢板厚度≥0.75mm，否则应进行拉拔力测试，确保系统安全可靠性。

（2）确定女儿墙内墙板安装完成。

5.检查安全问题：

（1）检查天沟安装固定完成。

（2）检查屋脊安装补强钢板。

（3）各洞口临边设置警示带或安全网。

（4）防水施工面压型钢板螺钉安装完成。

6. L 型板补强

在女儿墙、天窗、风机洞口等根部需协调相关单位安装L 型钢板补强，施工时将U型压条螺钉固定在L型钢板上。L型钢板厚度不应小于0.8mm。

2、铺设PE膜隔汽层

施工时自然滚铺即可，完成面平整不褶皱、不空鼓。PE膜搭接处采用丁基胶带进行粘接，丁基胶带经过特殊的工艺流程生产出来的环保型无溶剂密封粘结材料，主要用于PE 膜连接密封，阻断气流的作用。

当屋面有女儿墙时，周边PE 膜应沿墙面向上连续铺设，高出保温层上表面不应小于150mm。

3、岩棉保温层施工工艺

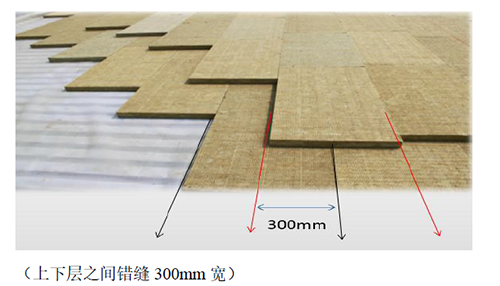

将岩棉板平行屋脊铺设(规格50mm+50mm 厚，0.6m×1.2m,容重180kg/m³，压缩比小于10%，抗压强度≥80Kpa)，接缝要紧凑、密实。岩棉铺设需错缝铺设，上下之间也要错缝铺设。

4、铺设1.5㎜厚TPO防水卷材

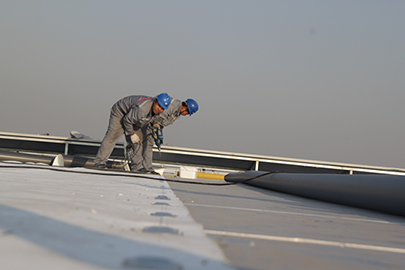

由二人为一组，将卷材抬至施工面一端，自然打开铺设，随铺随调整方向，确保搭接边宽度。

5、有穿孔固定安装

首先需要技术部门针对项目特点进行风荷载计算，制定合理的固定件布置方案，根据方案进行弹线。沿直线安装垫片，这样将提高系统性能，有助于更轻松地识别卷材下的垫片。安装固定件时，注意控制螺钉嵌入力度，不可过于松弛（垫片不能旋转为准），不可过于紧固（垫片变形或保温板凹陷）

6、搭接边焊接

（1）防水卷材搭接部位焊接面擦拭干净、干燥，采用自动焊接机进行焊接，由专人操作，保持2.5-3.5m/min(爬行焊机速度和温度依据天气情况而定)的速度稳定行走。

（2）自动焊接无法操作的部位手持式焊接机，采用热风焊接，焊接时焊嘴与焊接方向呈45度角，压辊与焊嘴平等并保持大约5mm的距离，焊接边应有呈亮色熔浆渗出，不应出现漏焊、跳焊、烧焦或焊接不牢现象，焊接时不得损害非焊接部位的卷材。

搭接方向

短边搭接宽度（mm）

长边搭接宽度（mm）

7、细部节点、收口处理

a、屋面周边及大于500mm的穿出构件周边需要使用U型压条，在构件周边进行固定，其螺钉间距为250mm，以确保节点的抗风压能力。

b、阴阳角特殊部位的处理：由专业技术工进行包裹操作，确保节点的完整性。

c、穿屋面管道：铺大面卷材时，把卷材相应部位剪开，让管道穿过卷材，将穿屋面管道用TPO卷材沿立面包实，胶粘剂粘贴，下端同大面的卷材焊接在一起，上端则用金属箍箍紧，密封膏密封。

d、天沟防水做法：在天沟两侧距天沟边缘100mm处及天沟内部两侧，应用U型压条固定卷材，固定件间距250mm。

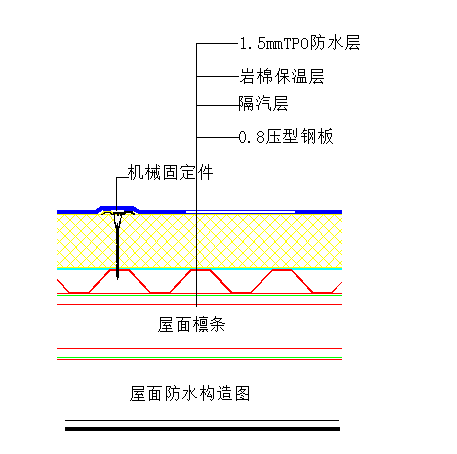

六、示意图
