一、材料简介

水泥基渗透结晶型防水涂料以硅酸盐水泥，石英砂等无机材料为主要原料，渗入活性化合物及多种添加剂干配而成的一种青灰色粉状物防水涂料

二、产品特性

双重的防水功能，它所产生的渗透结晶能深入到混凝土结构内部堵塞结构孔隙，在结构内部起到防水作用，同时作用在混凝土结构基面的涂层由于其微膨胀的性能，能够起到补偿收缩的作用, 能使施工后的结构基面同样具有很好的抗裂抗渗作用；

极强的耐水压能力；

独特的自我修复能力，形成的结晶体不会老化，遇水仍然能激活水泥而产生新的晶体，自我修复；

具有防腐、耐老化、保护钢筋的作用；

具有对混凝土结构的补强作用，增强密实度，提高混凝土强度；

有效成分由表层逐步渗透到混凝土结构内部，起到长久的防水作用；

施工方法简单，省工省时；

符合环保标准，无毒，无污染，无公害。

 三、使用范围

主要用于隧道、大坝、水库、发电站、核电站、冷却塔、地下铁道、立交桥、桥梁、地下连续墙、机场跑道、桩头桩基、废水处理池、蓄水池、自来水厂、工业与民用建筑地下室、屋面、厕浴间等的防水施工，以及混凝土建筑设施等所有砼结构弊病的维修与堵漏。

四、推荐方案

部位

推荐做法

备注

五、施工工艺

大面施工工艺：基层处理→润湿基面→水泥基渗透结晶涂料配制→涂刷涂料→养护

桩头施工工艺：桩头处理→润湿基面→水泥基渗透结晶涂料配制→涂刷涂料→养护

施工要点：

1）基层处理：基层应干净，无浮灰，油脂，杂物；

2）细部附加处理：

①阴阳角处理：在阴阳角等易发生漏水的部位应增加一层加筋布加强处理。首先用橡胶刮板或油漆刷厚度均匀地涂刷一遍涂料，并立即粘贴加筋布进行加筋增强处理。加筋布粘贴时，应用漆刷摊压平整，与下层涂料贴合紧密，表面再涂刷一至二层涂料，使其达到设计要求的厚度。在阴阳角处施工时，阳角要刷到，阴角及凹陷处不能有过厚的沉积，否则在堆积处可能开裂。

②桩头处理：清洗桩头浮灰使桩头处于水饱和状态（无明水），涂刷第一遍水泥基渗透结晶（用硬刷），养护（待渗透结晶表层出现泛白时，用喷雾器喷水养护，直至第一层无翘皮与桩头牢固结合）涂刷第二遍水泥基渗透结晶（与第一遍涂刷方向相垂直）养护（待渗透结晶表层出现泛白时，用喷雾器喷水养护，无翘皮现象）

3）基面湿润：用水充分浸透施工基面，使混凝土结构得到充分的湿润、润透，保持混凝土基面潮湿但不得有明水；

4）涂料配制：

①配比：将干料与干净的水拌和（水内要求无盐、无有害成分），1份干料用水0.30～0.35份。

②拌合工具：混合时用手电钻装上有叶片的搅拌棒搅拌。

③拌合工艺：将料和水计量后，先将水倒入容器中，再将料倒入水中，充分搅拌3~5分钟，使料拌和均匀；

④使用：一次拌料不宜过多，要在30分钟内用完，拌合物变稠时要频繁搅动，中间不能加水、加料。

5）涂刷涂料：

①涂刷时桩头、阴阳角部位一定要用半硬的尼龙刷，涂刷时要注意用力来回纵横的刷以保证凹凸处都能涂上并达到厚薄均匀。

②分两遍涂刷，涂刷总厚度为1mm。不宜一遍涂刷过多，以免涂层太厚，养护困难。也不宜涂刷过少，以免涂层太薄失水太快而产生粉化。

③每遍涂刷时应交替改变涂层的涂刷方向，同层涂料的先后搭茬宽度控制在30mm。

④当需涂刷第二遍时，在第一遍涂层达到初步固化（约1～2h）并仍呈潮湿状态时进行。如果第一遍涂层已干燥发白，需喷水润湿后，再进行第二遍施工。

6）注意事项：

①不能在雨中或环境温度低于4℃时施工，在热天露天施工时，要避开暴晒，

②建议在早晚或夜间进行，防止涂层过快干燥，造成表面起皮、龟裂，影响渗透。

③养护时间大于24h。

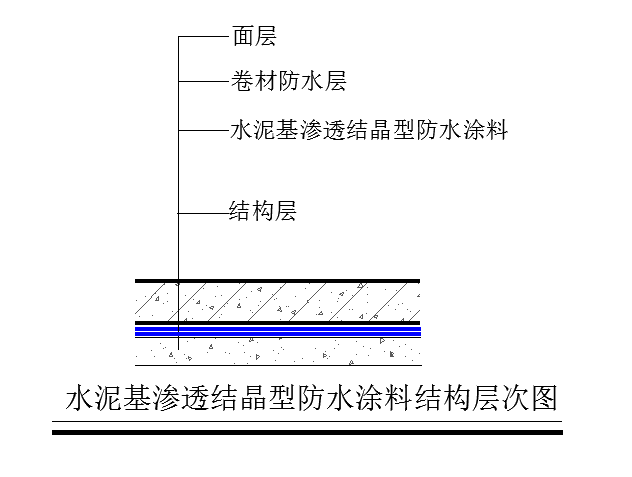

 六、示意图

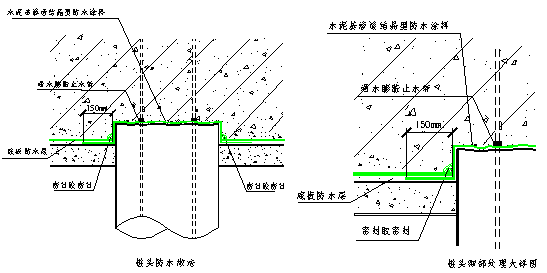

1、桩头
