HPM-P 种植屋面专用环保型耐根穿刺防水卷材

2020-01-09

一、材料简介


HPM  -P耐根穿刺高分子防水卷材以改性聚氯乙烯为主要原料,根据物理性能以及使用年限要求等掺入增塑剂、填充剂、抗氧化剂、紫外线吸收剂及其他加工助剂等,经一次挤出工艺生产的环保耐用高分子耐根穿刺防水卷材。该产品符合GB 12952-2011《聚氯乙烯防水卷材》及GB/T35468-2017《种植屋面用耐根穿刺防水卷材》的要求。


二、产品特性


1)环保:阻根原理为物理阻根,在保证绿植生长的同时对环境、土壤无任何不良影响。

2)阻根性能持续有效:卷材本身化学稳定性好,耐侵蚀性能良好,阻根性能持续有效。

3)施工简便安全:具有良好的可焊接性,卷材搭接采用热风焊,接缝剥离强度高,更安全、更可靠。

4)综合物理性能好:卷材柔软度高,抗拉性能良好,适应环境温差变化性好,各种节点的施工都体现出很好地“和易性”。

5)通过北京园林所权威认证,HPM-P(1.2mm;1.5mm)均达到国标耐根穿刺性能要求。


三、适用范围


1)主要用于种植屋面、地下室种植顶板、市政绿化等各种需要耐根穿刺防水工程


四、推荐方案


部位

推荐做法

备注

种植屋面/顶板

(构造层次从上至下)

植被层

种植土

过滤层

排(蓄)水层(OXD-H排水板

HPM-P耐根穿刺高分子防水卷材

普通防水层

找平层

保温层

结构层

图集《地下建筑防水构造》10J301

图集《建筑防水系统构造(十三)》16CJ40-13

《种植屋面工程技术规程》JGJ155-2013



五、施工工艺


(一)湿铺法:

清理基面→湿润基层(如基层湿润无需此项工序)→定位、弹线→搅拌并铺抹水泥浆-→节点部位加强处理→铺贴PVC防水卷材→提浆、排气、晾放→搭接边密封→卷材收头、密封→检查验收

施工要点:

1、基层清理:

1.1防水基层必须平整牢固,不得有突出的尖角、凹坑和表面起砂现象,表面应清洁干净;

1.2阴阳角处应做成圆弧或45°坡角

1.3基层含水率无明水即可施工,过于干燥,需洒水充分润湿。

2、在基层面排尺弹线,作为掌握铺贴的标准线,使其铺设平直;

3、 胶粘剂的制作准备

3.1大面:按水:水泥:专用胶粉=0.6:1:0.004的重量比配制水泥胶粘剂。立面:按水:水泥:专用胶粉=0.4:1:0.004的重量比配制水泥胶粘剂。

按比例准备好足量的水、胶粉、水泥,将胶粉缓慢加入水中,边加边搅拌,使胶粉均匀分散在水中。待胶粉分散均匀后,加入水泥,边加边搅拌,待搅拌均匀后方可使用。

3.2水泥浸泡到不连续出现气泡后(15-20min),再开始搅拌至均匀。

3.3水泥胶粘剂稠度具有流动性即可使用。

3.4搅拌好的水泥浆料应在3-4h内用完。

4、铺贴卷材

4.1铺贴时,采用赶浆法进行施工,先将成卷的卷材放在需要铺贴的起始部位,然后沿铺设方向涂刷水泥粘结胶浆,并将卷材展开沿弹好的标准线向另一端铺贴,操作时,卷材不要拉太紧,并注意方向沿标准线进行,以保证卷材搭接宽度,同时用滚子压实、压平,中间不得有气泡,以保证卷材与基层的粘结强度;

4.2铺设下一幅卷材时,一定要注意与上一幅卷材搭接,搭接处热风焊接;

4.3卷材不得在阴阳角接头,接头处应间隔错开;

4.4操作中随时排气,每铺完一张卷材,应立即用干净的滚刷从卷材的一端开始横向用力滚压一遍,以便空气排出。

5、搭接边密封

5.1防水卷材搭接部位焊接面擦拭干净、干燥,采用自动焊接机进行焊接,由专人操作,保持2.3m/min的速度稳定行走;

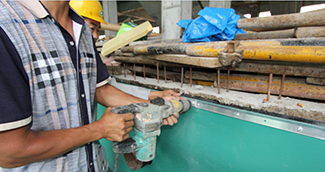

5.2自动焊接无法操作的部位手持式焊接机,采用热风焊接,焊接时焊嘴与焊接方向呈45°角,压辊与焊嘴平等并保持大约5mm的距离,焊接边应有呈亮色熔浆渗出,不应出现漏焊、跳焊、烧焦或焊接不牢现象,焊接时不得损害非焊接部位的卷材;

5.3卷材收头处用金属压条固定,最大钉距不应大于900mm,用密封膏密封.。

6、细部处理

6.1阴阳角特殊部位的处理:由专业技术工进行包裹操作,确保节点的完整性。

6.2立墙防水卷材收口:PVC防水卷材铺到立墙边,上端用收口压条固定并用密封胶密封。

6.3穿屋面管道:铺大面卷材时,把卷材相应部位剪开,让管道穿过卷材,将穿屋面管道用PVC卷材沿立面包实,下端同大面的卷材焊接在一起,上端则用金属箍箍紧,密封膏密封。






(二)也可进行空铺法施工

空铺法:

清理基面→预铺PVC防水卷材→热风焊接PVC防水卷材→节点部位加强处理→搭接边密封→卷材收头、密封→检查验收

施工要点:

1、基层清理:

1.1将基层表面浮浆等杂物铲除并清理干净,基层应坚实、平整、无明水、灰尘和油污;

1.2基层蜂窝、孔洞、裂缝等缺陷用高标号水泥砂浆或防水砂浆修补平整。

1.3施工前应对基层检查和验收,符合要求后进行清理和清扫,必要时用吸尘器或高压吹尘机吹净。

1.4在转角、阴阳角、平立面交接处应抹成圆弧,圆弧半径不小于50mm。

2、定位弹线

2.1根据施工作业面的情况,先弹第一道定位线。

2.2第二条与第一条线之间的距离的宽幅1.90m,之后每条基准线与前一条基准线之间距离按小于等于1.80m进行弹线定位。

2.3弹好基准线后,将卷材摊开并调整对齐基准线,以保证卷材铺设平直。

3、铺设卷材

3.1铺设第一幅PVC预铺卷材时,先将卷材按弹线定位空铺在基面上。

3.2仔细校正卷材位置,进行铺设。

3.3相邻第二幅卷材在长边方向与第一幅卷材的搭接宽度为100mm。

3.4铺设下一幅卷材时,一定要注意与上一幅卷材搭接,搭接处热风焊接;

3.5卷材不得在阴阳角接头,接头处应间隔错开。

4、卷材搭接同湿铺法

5、细部处理同湿铺法

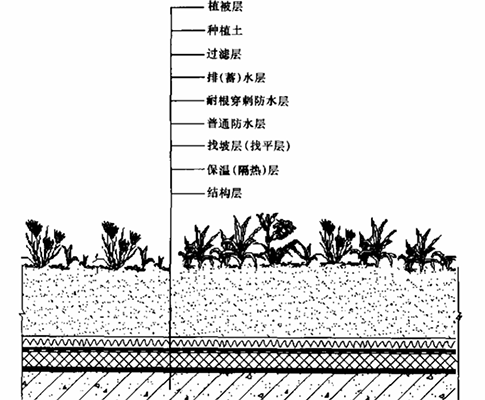

六、示意图







七、对比分析


项目

HPM--P耐根穿刺高分子防水卷材

改性沥青类防水卷材

铜胎基阻根

化学阻根

阻根原理

a.PVC高分子自身属性赋予卷材阻根功能,阻根效果持久有效。

b.卷材本体面积大(40平方),搭接边采用热风焊接,边部剪切强力高于本体破坏力。

无法保证搭接边的阻根性能,热熔法施工完成防水层的搭接起到阻根作用铜箔或铜胎基无法焊接到一起,搭接处形成阻根真空区

a.阻根剂含量直接影响绿植生长效果。阻根剂含量高会破坏土壤质量,影响植被生长;阻根剂含量低,短期内可以起到阻根效果,长时间内阻根剂的化学作用会慢慢减缓直至消失。

主要原材料

聚氯乙烯(PVC)

沥青

沥青

抗腐蚀

(长期浸水环境)

HPM-P卷材是由性能优异的聚氯乙烯树脂为主要原料高温挤塑而成高分子材料无任何杂质在长期浸水的环境下,保持优秀的性能不变。

沥青为石油提炼各种石油产品的剩余渣油调制而成,之中含有各种杂质以及微量元素。长期浸水的情况下水中霉菌会与卷材中的有害杂质发生反应,导致卷材强力\防水性能丧失。使阻根和防水失败。

工安全对比

整体铺贴速度快边部热焊接最安全

热熔法:极易对卷材造成伤害。沥青烟对人体造成伤害。边部热熔无法保证搭接均匀,极易成为漏水隐患。
