tpo防水卷材
您当前的位置 : 首 页 > 媒体中心 > 主要产品施工方案

OXD-T高分子防水卷材

2020-01-02

一、材料简介

OXD-T高分子防水卷材是以聚乙烯/热塑性弹性体(TPO)为主材,主材上下表面采用特殊工艺无纺布进行覆合,经一次挤出工艺生产的高分子防水卷材。施工上采用专用胶黏剂,卷材与胶凝材料结合成紧密的防水层,已达到完美的防水效果。

二、产品特性

1)综合传统卷材和涂料的性能优势,超长的耐久性,使用寿命达50年;

2)两面覆布,与基层和上部结构同时满粘,满粘率达百分之95以上,杜绝窜水;

①强度高:OXD-T选用的是我们OXD-T布的全名是丙丙复合针刺无纺布,属于是PP类材料,熔点是165-170度左右。长纤针刺无纺布,利用刺针的穿刺作用,将蓬松的纤网加固成布。短纤无纺布是经过高热度(100~150度•热熔粘结轧轮成型。因此同克重的情况下比短纤无纺布强度高,

②抗菌、抗化学药剂:丙纶无纺布属化学钝性物质,不虫蛀,抗菌、碱腐蚀、成品不因侵蚀而影响强度。

③无纺布有效的保护了中间防水层不受伤害。

3)无纺布与水泥胶粘剂结合,形成网状互穿结构,粘结强度高;

4)抗拉性能优越,断裂伸长率达到600%以上,是沥青类卷材的20倍;

5)材料自重轻,是沥青类防水卷材的1/8,便于运输及施工;

6)基面能无明水即可施工,节省工期;

7)复合强度高,表面可直接进行饰面粉刷或铺贴饰面瓷砖。

8)防水性能优异

①生产过程中熔融的TPO\聚乙烯可以渗透到上下覆布之中,增强整体卷材的防水功能。

②针刺无纺布在湿铺法中与水泥胶密实的粘结在一起,使卷材和结构形成不可分的一体。

9)综合性能优异

①芯材的不同:我们选用的芯材完全是原生料,透明无杂质。保证了卷材的使用寿命。

OXD-T  芯材为TPO防水层。

OXD-T—1   芯材为聚乙烯防水层

三、使用范围

主要用于屋面、地下、室内、阳台等部位的防水工程,还可用于综合管廊、地铁隧道、水库堤坝、水池泳池、围堰、渠道、垃圾填埋场、污水处理厂等防水工程

四、推荐方案


部位

推荐做法

备注

侧墙

(构造层次从上至下)

面层见具体工程

1.2mmOXD-T高分子防水卷材

1.2mmOXD-T高分子防水卷材

结构层

图集《地下建筑防水构造》10J301

图集《建筑防水系统构造(十三)》16CJ40-13

地下工程防水技术规范》GB50108-2008



五、施工工艺


湿铺法:

清理基面→湿润基层(如基层湿润无需此项工序)→定位、弹线→搅拌并铺抹水泥浆-→节点部位加强处理→铺贴防水卷材→提浆、排气、晾放→搭接边密封→卷材收头、密封→检查验收

施工要点:

1、基层清理:

1.1基层表面已清理干净,并基本平整,无明显突出部位

1.2施工时基面必须湿润但不得有明水,

1.3各种管道、预埋构、配件已安装完毕,固定牢固

2、定位、弹线:在基层面排尺弹线,作为掌握铺贴的标准线,使其铺设平直;

3、胶粘剂的制作配备

3.1大面:按水:水泥:专用胶粉=0.6:1:0.004的重量比配制水泥胶粘剂。立面:按水:水泥:专用胶粉=0.4:1:0.004的重量比配制水泥胶粘剂。

按比例准备好足量的水、胶粉、水泥,将胶粉缓慢加入水中,边加边搅拌,使胶粉均匀分散在水中。待胶粉分散均匀后,加入水泥,边加边搅拌,待搅拌均匀后方可使用。

3.2水泥浸泡到不连续出现气泡后(15-20min),再开始搅拌至均匀。

3.3水泥胶粘剂稠度具有流动性即可使用。

3.4搅拌好的水泥浆料应在3-4h内用完。

4、铺贴卷材

4.1铺贴时,采用赶浆法进行施工,先将成卷的卷材放在需要铺贴的起始部位,然后沿铺设方向涂刷水泥粘结胶浆,并将卷材展开沿弹好的标准线向另一端铺贴,操作时,卷材不要拉太紧,并注意方向沿标准线进行,以保证卷材搭接宽度,同时用滚子压实、压平,中间不得有气泡,以保证卷材与基层的粘结强度;

4.2铺设下一幅卷材时,一定要注意与上一幅卷材搭接,搭接宽度不低于100mm,并注意粘结胶浆应在卷材边全部挤压出浆;

4.3卷材不得在阴阳角接头,接头处应间隔错开;

4.4操作中排气:每铺完一张卷材,应立即用干净的滚刷从卷材的一端开始横向用力滚压一遍,以便空气排出。

4.5搭接边及卷材收头用稠浆密封严实。

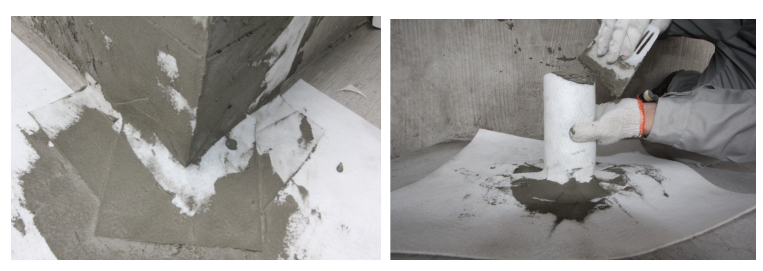

5、细部节点处理

1、阳角、阴角:

1.1将阳角、阴角部位浮浆、杂物铲除,清理干净后,若基面干燥时散水湿润,扫除明水。

1.2阳角、阴角用水泥砂浆或防水砂浆抹成圆弧,圆弧半径不小于50mm。

1.3裁剪一条宽500mm的卷材作为阳角或阴角附加防水层,然后涂刷水泥胶粘剂铺设。

1.4阳角、阴角交接处附加层卷材在中心位置向一边方向裁开,在方形卷材底部中间处划一刀到卷材中心点,使得卷材下沿叉开,然后涂刷水泥胶粘剂铺设。

1.5再裁剪一块(略成扇形)卷材,涂刷水泥胶粘剂后铺设在开叉处的上面,将露出部位全部遮盖。

2、管根部位:

2.1清理管根部位四周基面及管道壁,铁管进行除锈打磨,PVC管表面用钢丝刷打磨粗糙,基面若基面干燥时散水湿润,扫除明水。

2.2在管根部涂刷水泥胶粘剂,立面250mm高,平面超出洞口250mm宽。

2.3根据管道外径剪一块方形卷材,尺寸比管根半径长250mm,沿着卷材中心,划开呈十字状或米字状的缺口,将划开的卷材套入管道用满粘法将卷材铺设。

2.4根据管道外径裁剪一条长度大于管径100mm,宽度不小于250mm的卷材,将其下端裁成锯齿状。将卷材套在管子的外面,然后用满铺法将卷材紧密粘贴在管道外壁,上下层接缝粘结时应上下错开,平整严密,管道上端卷材用金属箍或用铁丝扎牢。

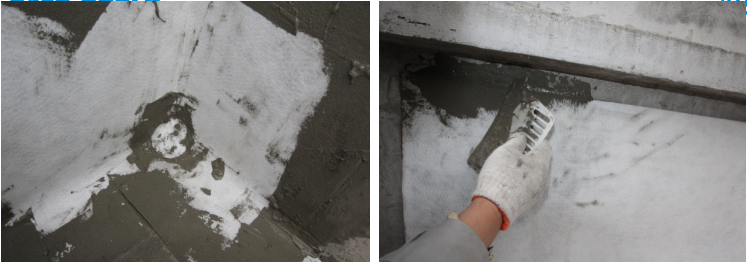

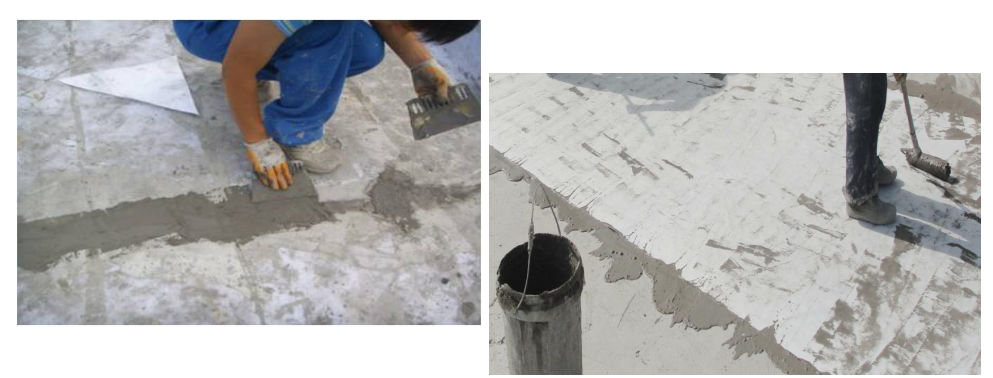

六、示意图






七、对比分析


项目

OXD-T高分子防水卷材

改性沥青防水材料

主要原材料

TPO芯材

沥青

力学特性

三层复合结构拉伸强度大,伸长率可达到百分之700以上,低温性能(-35℃无裂纹)

强度高、延伸率低(30~40%),低温性能在-20℃左右

粘结特性

水泥胶粘剂施工,无毒无味

热熔有气味

施工适应性

卷重轻,单卷重量仅为沥青卷材的1/8

卷材自重大,施工困难

耐老化

TPO中三元乙丙橡胶成分,赋予了卷材优异的耐老化性能,与建筑同寿命

沥青是石油层层提炼后的剩于物。是含有多种高分子碳氢化合物及其非金属(主要为氧、硫、氮等)衍生物组成的复杂混合物。沥青主要的化学成分:以沥青质为主,其次是胶质,少量是油分, 随时间的推移体系中的杂质导致油分变为胶质,进而变为沥青质,Z终导致沥青的机构化,卷材开始发硬发脆。

施工方法

湿铺法:施工方便简单,施工效果好。

热熔法:需要工人有非常高的熟练度,对火焰的温度和距离、烘烤时间要求极为严格。热熔改性沥青极易产生有害气体,并伴有火灾的安全隐患。热熔法卷材与施工基面属于物理粘接,粘结性差,剥离强度低。

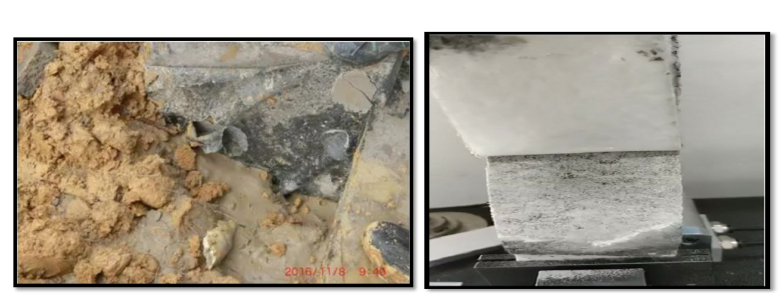

八、与侧墙粘结力对比

1、沥青类卷材:

1.1不能满粘:侧墙很难做到含水率小于9%。热熔卷材融出的沥青油受水分以及溶胶自身“颗粒”的影响,卷材与墙体之间粘结强度很低。

1.2沥青的内聚力来源于沥青涂层的内部组成与配比。SBS占据体系12%以上时、涂层厚度大于1mm时,内聚力可以抵抗卷材的自重,但是,这两个条件似乎是天方夜谭。往往是内聚力<卷材自重力。所以:

当回填土施工时,卷材受到冲击力以及向下滑移力的双重作用导致脱落。更为严重的是:没有外力的情况下卷材也会自动脱落。

2、OXD-T高分子防水卷材

2.1湿铺法的水泥胶黏剂与墙体材料同源;对OXD外复合层渗透,当水泥水化热反应时,外墙和OXD在水泥胶的作用下牢固的成为不可分的皮肤式防水层。

2.2在外力作用下,防水层的破坏模式是卷材内部被撕裂开,内部的状态呢?卷材生产过程在160度高温下TPO呈熔融状态已经渗透到针刺无纺布缝隙中,而此时无纺布处于熔融边缘,所以,卷材内部不可分;防水施工时:水泥粘结剂渗透到体系中,和墙体成为了一体。这种抗外力破坏的能力,峰值时可达到1.5—2兆帕。



标签

相关产品

相关新闻

X
选择其他平台 >>
分享到
