tpo防水卷材
您当前的位置 : 首 页 > 媒体中心 > 主要产品施工方案

热塑性聚烯烃(TPO)预铺防水卷材

2020-01-02


一、材料简介


热塑性聚烯烃TPO预铺防水卷材是由乙烯、丙烯、丁烯共聚生成,制成的既具有橡胶类材料耐老化的特性,又具有塑料可焊接性的片材,由片材作为主体材料、自粘胶、表面防(减)粘保护层(除卷材搭接区域)、隔离材料(需要时)构成的,与后浇混凝土粘结,采用预铺法施工,搭接边采用热空气焊接,无需附加层,也可不做保护层的防水卷材

产品执行标准:T/CBMF43-2018《热塑性聚烯烃(TPO)预铺防水卷材》

二、产品特性

1)反相粘接与结构层不受垫层沉降破坏,形成防水层与混凝土结构的无间隙结构,杜绝窜水现象;

2)单层使用即满足地下防水工程一级防水设防要求,无需做保护层;

3)卷材搭接采用热风焊,接缝剥离强度高,更安全、更可靠;

4)具有极强的化学稳定性,耐老化、耐侵蚀性能强,耐钉刺和撕裂强度高;

5)专用配套材料齐全,施工快捷简便,维修方便;

三、适用范围

1)主要用于地下室、人防、水库、桥梁、公路、综合管廊、地铁隧道、涵洞等防水工程

四、推荐方案

部位

推荐做法

备注

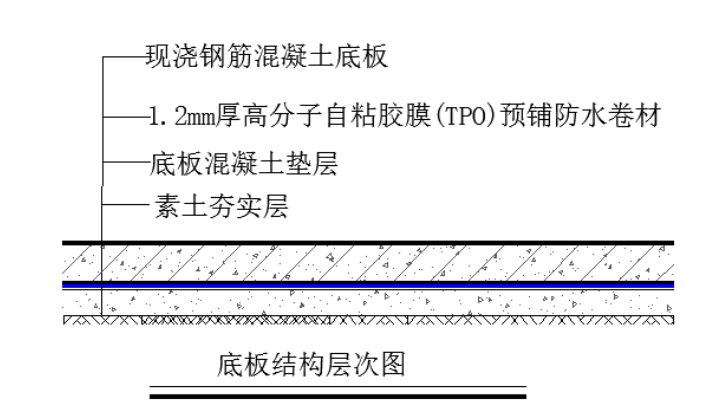

底板

(构造层次从上至下)

l 现浇钢筋混凝土底板

l 高分子自粘胶膜(TPO)预铺防水卷材

l 混凝土垫层

l 素土夯实层

T/CBMF43-2018《热塑性聚烯烃(TPO)

预铺防水卷材》

GB50108-2008《地下工程防水技术规范》



五、施工工艺

清理基面→定位弹线→细部节点加强处理→预铺卷材→搭接处理→绑扎钢筋封→浇筑混凝土

施工要点:

1、基层清理:

1.1将基层表面的钢筋头、浮浆等杂物铲除并清理干净,基层应坚实、平整、无明水、灰尘和油污,钢筋头低于基面20-30mm。

1.2基层蜂窝、孔洞、裂缝等缺陷用高标号水泥砂浆或防水砂浆修补平整。

1.3施工前应对基层检查和验收,符合要求后进行清理和清扫,必要时用吸尘器或高压吹尘机吹净。

1.4在转角、阴阳角、平立面交接处应抹成圆弧,圆弧半径不小于50mm。

2、定位弹线

2.1根据施工作业面的情况,先弹第 一道定位线。

2.2第二条与第 一条线之间的距离的宽幅1.90m,之后每条基准线与前一条基准线之间距离按小于等于1.80m进行弹线定位。

2.3弹好基准线后,将卷材摊开并调整对齐基准线,以保证卷材铺设平直。

3、铺设卷材

3.1铺设第 一幅TPO预铺卷材时,先将卷材按弹线定位空铺在基面上。

3.2 TPO预铺卷材的平滑光面面向基层,沙面朝上,仔细校正卷材位置,进行铺设。

3.3相邻第二幅卷材在长边方向与第 一幅卷材的搭接宽度为100mm。

3.4铺设下一幅卷材时,一定要注意与上一幅卷材搭接,搭接处热风焊接;

3.5卷材不得在阴阳角接头,接头处应间隔错开。

4、搭接边密封

4.1防水卷材搭接部位焊接面擦拭干净、干燥,采用自动焊接机进行焊接,由专人操作,保持2.3m/min的速度稳定行走;

4.2自动焊接无法操作的部位手持式焊接机,采用热风焊接,焊接时焊嘴与焊接方向呈45°角,压辊与焊嘴平等并保持大约5mm的距离,焊接边应有呈亮色熔浆渗出,不应出现漏焊、跳焊、烧焦或焊接不牢现象,焊接时不得损害非焊接部位的卷材;

5、细部节点处理

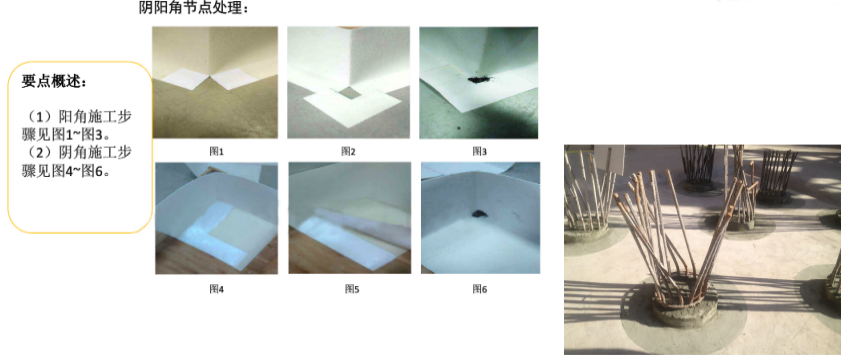

5.1阴阳角部位处理:

1、阴阳角无需附加层,基层应做成直角,以便于卷材与基层服帖,卷材接缝粘结牢靠,达到整体密闭效果。

5.2桩头部位处理:

1、按规定的配合比混料,用手动或电动搅拌器充分搅拌,稍放置后再搅匀即可涂刷(抹)。每次拌合的数量视工程量大小而定。一次的调配量,以20分钟用完为限。涂料不得少于两层

2、涂刷时须使用半硬的尼龙刷,不得使用抹子、滚筒、油漆刷或喷枪等工具。涂刷时应用力均匀并来回纵横的进行,以保证凹凸处都能均匀的涂上涂料。

3、每遍涂刷时应交替改变涂层的涂刷方向,同层涂料的先后搭茬宽度控制在30mm。

4、第二层涂刷应在第 一层初凝并呈湿润状态时进行,如第 一层表面干燥应喷水后施工。

5、在热天施工时宜在施工后进行防护处理,防止涂层过早干燥而造成表面起皮、龟裂,影响其渗透效果,冬季5°以下不宜施工。

6、水泥基渗透结晶型防水涂料不得在雨雪天中施工。

7、也可使用特殊预制件进行处理



六、示意图



  七、对比分析

项目

TPO预铺防水卷材

改性沥青类防水卷材

主要原材料

热塑性聚烯烃

沥青

主要原材料特点

耐热老化、耐化学性、尺寸稳定性好、无毒环保

冬脆夏淌、热熔有气味

材料特性

更耐低温(-40℃),伸长率可达600%以上

低温(-20℃)、延伸率(30~40%)

粘结原理

沥青基自粘胶料能蠕动深入混凝土毛细孔与微细裂缝中形成钩爪效应和榫头连接粘结;与水泥在水化反应过程生成化学键,和混凝土完全融合在一起。形成复合+融合的防水体系

物理表面吸附粘结,属自粘胶粘结原理。独立的防水体系。

耐老化

热塑性聚烯烃(TPO)同时具有乙丙橡胶的超长耐老化性能,在室外暴露,紫外线强烈照射的情况下理论使用寿命达到20年以上,地下使用可与结构同寿命。

沥青主要的化学成分:以沥青质为主,其次是胶质,少量是油分, 随时间的推移体系中的杂质导致油分变为胶质,进而变为沥青质,Z终导致沥青的机构化,卷材开始发硬发脆。

施工对比

整体铺贴速度快。边部热风焊接Z安全。

热熔法:极易对卷材造成伤害。沥青烟对人体造成伤害。边部热熔无法保证搭接均匀,极易成为漏水隐患。


标签

上一篇:OXD-T高分子防水卷材2020-01-02

相关产品

相关新闻

X
选择其他平台 >>
分享到
